電纜知識科普

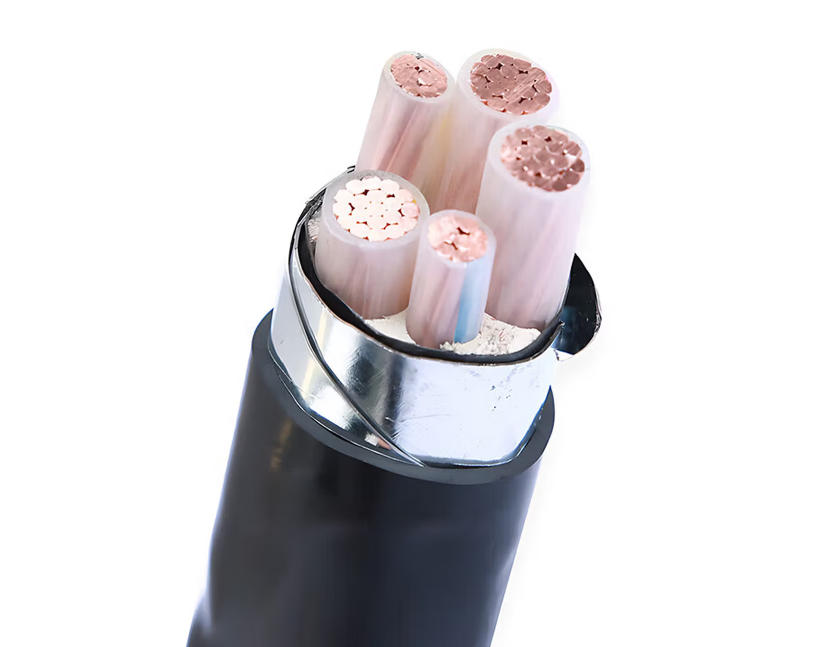

在建筑電氣設計中電纜電線選用是很重要的一個環節，現在規范主要強調防火要求，對如何選用導體截面談及甚少。電纜電線截面選擇過大造成經濟浪費，截面選擇過小容易過熱甚至絕緣擊穿造成短路和火災。

1.電纜電線截面的選擇不僅與計算電流有關，也與環境溫度、敷設方式、供電距離、電壓等級以及負荷性質等都有著很大的關系。所謂負荷性質包括：長期運行負荷和短期負荷、穩定負荷和動態負荷以及后期可能增加用電量的負荷等。短期負荷:如消防泵、排污泵等負荷可按載流量選擇，不需要考慮余量，對于長時間運行負荷：如空調系統、充電樁系統及加熱系統等可適當放大余量，以保證電纜電線長期運行不會過熱。如在如何選擇電纜電線截面之前首先讓我們了解一下什么是導體載流量、什么是“動穩定”？什么是“熱穩定”。

1)電纜載流量：是指一條電纜線路在輸送電能時所通過的電流量，在熱穩定條件下，當電纜導體達到長期允許工作溫度時的電纜載流量稱為電纜長期允許載流量。

2)動穩定：短路電流、短路沖擊電流通過導體時，相鄰載流導體間將產生巨大的電動力，衡量電路及元件能否承受短路時最大電動力的這種能力，稱作動穩定。

3)熱穩定：電流通過導體時，導體要產生熱量，并且該熱量與電流的平方成正比，當有短路電流通過導體時，將產生巨大的熱量，由于短路時間很短，熱量來不及向周圍介質散發，衡量電路及元件在這很短的時間里，能否承受短路時巨大熱量的能力為熱穩定。

2.電線電纜截面選擇原則：應考慮供電半徑、電壓損失，經濟電流密度，機械強度及敷設環境等幾個方面因素。

1)低壓動力線因其負荷電流相對較大，故一般先按發熱條件選擇截面，然后驗算其電壓損失和機械強度；

2)低壓照明線因其對電壓水平要求較高，可先按允許電壓損失條件選擇截面，再驗算發熱條件和機械強度;

3)對高壓線路，則先按經濟電流密度選擇截面，然后驗算其發熱條件和允許電壓損失。高壓架空線路，還應驗算其機械強度。

4)敷設環境也是電纜電線截面選擇應考慮的一個非常重要的因素，多個導體沿同一線槽敷設，產生“抱團取暖”現象，散熱較差，暗敷線路散熱也相對較差，因此在電纜電線截面選擇時，也應充分考慮電纜電線敷設環境。
